Resolución (OCEBA) 74/14. Del 19/6/2014. B.O.: 14/10/2014. Aprobar el Reglamento de Acometidas para usuarios de Tarifa 2 –Medianas Demandas en Baja Tensión - el que, como Anexo, forma parte integrante de la presente.



La Plata, 19 de junio de 2014.



VISTO el Marco Regulatorio de la Actividad Eléctrica de la Provincia de Buenos Aires, conformado por la Ley 11.769 (T.O. Decreto N° 1.868/04), su Decreto Reglamentario N° 2.479/04, lo actuado en el expediente N° 2429-4391/2007, Alcance Nº 3/2013, y



CONSIDERANDO:



Que los Contratos de Concesión Provincial y Municipal establecen, en el Subanexo E -Reglamento de Suministro y Conexión-, Artículo 1°, las Condiciones Generales para el Suministro de energía eléctrica;



Que el inciso g) del artículo antes citado determina los lineamientos básicos que deben observarse en la instalación de nuevos suministros, sea a través de centros de transformación y/o maniobra o, toma primaria;



Que cuando la alimentación se efectúe directamente desde la red de distribución (toma primaria) la norma indicada determina que “el titular del suministro debe respetar las normas de instalación vigentes en la oportunidad, según sea en cada caso, indicadas por el DISTRIBUIDOR y aprobado por el ORGANISMO DE CONTROL;



Que el avance tecnológico amerita actualizar las especificaciones contenidas en los contratos y adoptar el empleo de nuevos materiales sintéticos, tanto para equipamientos como para recubrimiento dieléctrico de materiales conductores, dadas las excelentes características de aislación, resistencia mecánica, autoextinguibilidad y resistencia a los agentes climáticos que los mismos ofrecen;



Que frente a ello, OCEBA elaboró una nueva normativa para la ejecución de nuevas obras de acometidas para Usuarios de Tarifa T2 -Medianas Demandas en Baja Tensión- ;



Que en dicha normativa se establecen los requisitos técnicos que deberán satisfacer las instalaciones de acometidas para la provisión del servicio eléctrico en el área de concesión de las Distribuidoras Provinciales y Municipales de la provincia de Buenos Aires;



Que el objetivo de la presente reglamentación apunta a mejorar la seguridad de las personas, animales y cosas como, asimismo, preservar el medio ambiente;



Que su alcance comprende a las instalaciones de la red de distribución, aéreas y subterráneas, destinadas al suministro de energía eléctrica con tensiones nominales de hasta 1.000 V en corriente alterna de 50Hz., emplazadas en la vía pública y comprendidas entre el punto de vinculación con la red y los bornes de entrada al dispositivo de protección y maniobra principal del usuario, a partir del cual rige la “Reglamentación para la ejecución de Instalaciones eléctricas en Inmuebles” de la Asociación Electrotécnica Argentina o la que corresponda para el tipo de instalación adecuada a la actividad específica que se realice en el suministro;



Que la norma proyectada ha sido glosada a fojas 19/35 y contiene las especificaciones técnicas para los nuevos suministros individuales de baja tensión trifásicos (3 x 380/220 V) de usuarios con demandas comprendidas entre 10 kW y 50 kW (Tarifa 2);



Que dicha norma contempla las previsiones que deberán ser observadas respecto a la red de Distribución que atiende al nuevo suministro que puede ser de tipo aérea o subterránea o requerir acometida mixta, para lo cual el usuario deberá completar la instalación conforme a lo especificado;



Que la aplicación de la normativa indicada deberá ser precedida por acciones de difusión tendientes a poner en conocimiento de la población de la provincia de Buenos Aires en general y de los futuros usuarios de nuevos suministros, Colegios Profesionales e Instaladores en particular, las nuevas exigencias establecidas en el reglamento;



Que en tal inteligencia, también deberán articularse las medidas pertinentes para colocar a los fabricantes y proveedores de materiales eléctricos en un pie de igualdad a fin de permitir, en un tiempo razonable, la adecuación de los materiales e instrumental requerido en la instalación de nuevos suministros a las nuevas previsiones técnicas que se establecen;



Que lo expuesto amerita fijar un plazo prudencial para la vigencia efectiva de la nueva reglamentación;



Que, finalmente es dable señalar que conforme las constancias obrantes en las presentes actuaciones, el Proyecto de Reglamento de Acometidas para Suministro de Tarifa T2 Medianas Demandas en Baja Tensión, fue elaborado por OCEBA y posteriormente analizado y consensuado por las Distribuidoras con Concesión Provincial, juntamente con las Federaciones y Asociaciones de Cooperativas de la Provincia de Buenos Aires (APEBA, FEDECOBA, FACE y FICE);



Que la presente se dicta en ejercicio de las facultades conferidas por la Ley 11.769 y su Decreto Reglamentario Nº 2.479/04;



Por ello,



EL DIRECTORIO DEL ORGANISMO DE CONTROL DE ENERGÍA ELÉCTRICA DE LA PROVINCIA DE BUENOS AIRES, RESUELVE:



ARTÍCULO 1°. Aprobar el Reglamento de Acometidas para usuarios de Tarifa 2 –Medianas Demandas en Baja Tensión - el que, como Anexo, forma parte integrante de la presente.



ARTÍCULO 2º. Establecer que el Reglamento aprobado por el Artículo precedente comenzará a regir a partir de los ciento veinte (120) días contados a partir de la publicación de la presente en el Boletín Oficial.



ARTÍCULO 3º. Determinar que será responsabilidad de las Distribuidoras verificar que los materiales a utilizar en las nuevas obras de instalaciones de acometidas cumplan con los requisitos establecidos en el presente reglamento y publicitar el mismo entre los futuros nuevos usuarios y Colegios Profesionales e Instaladores.



ARTÍCULO 4º. Registrar. Publicar. Dar al Boletín Oficial y al SINBA. Notificar a la EMPRESA DISTRIBUIDORA DE ENERGÍA ATLÁNTICA SOCIEDAD ANÓNIMA (EDEA S. A.), a la EMPRESA DISTRIBUIDORA DE ENERGÍA NORTE SOCIEDAD ANÓNIMA (EDEN S. A.), a la EMPRESA DISTRIBUIDORA DE ENERGÍA SUR SOCIEDAD ANÓNIMA (EDES S. A.), a la EMPRESA DISTRIBUIDORA LA PLATA (EDELAP S.A.), a la FEDERACIÓN DE COOPERATIVAS DE LA PROVINCIA DE BUENOS AIRES (FEDECOBA), a la ASOCIACIÓN PRESTADORES ELÉCTRICOS BUENOS AIRES (APEBA), a la FEDERACIÓN ARGENTINA DE COOPERATIVAS ELÉCTRICAS (FACE), a la FEDERACIÓN INTERREGIONAL DE COOPERATIVAS ELÉCTRICAS (FICE) y a COOPERATIVAS RURALES ELÉCTRICAS (CRECES). Pasar a conocimiento de la Gerencia de Control de Concesiones. Cumplido, archivar.

ACTA N° 819



ANEXO

Reglamento de Acometidas

Usuarios Tarifa 2 - Medianas Demandas



ÍNDICE

Objeto

Alcance

Partes integrantes de la instalación

Solicitud de suministro

Suministros desde red aérea

Suministros desde red subterránea

Consideraciones Técnicas

Caja de toma trifásica

Caja de medidor trifásico

Elección e instalación de conductores

Caños de conexión

Tablero principal del usuario

Construcción del pilar de mampostería e instalación para edificación al frente

Suministros transitorios

Esquemas



OBJETO

La presente especificación establece los requisitos técnicos que deberán satisfacer las instalaciones de acometidas, para la provisión del servicio eléctrico en el área de concesión de las Distribuidoras Provinciales y Municipales de la Provincia de Buenos Aires, en adelante Distribuidoras.

Su objetivo propende a mejorar la seguridad de las personas, animales y cosas, como asimismo a preservar el medio ambiente.



ALCANCE

Comprende a todas las instalaciones de la red de distribución aéreas y subterráneas destinadas al suministro de energía eléctrica, con tensiones nominales de hasta 1000 V en corriente alterna de 50 Hz., emplazadas en la vía pública1 y comprendidas entre el punto de vinculación con la red y los bornes de entrada al dispositivo de protección y maniobra principal del usuario.

En su elaboración se han tenido en cuenta el empleo de nuevos materiales sintéticos, tanto para equipamientos como para recubrimiento dieléctrico de materiales conductores, los cuales presentan excelentes características de aislación, resistencia mecánica, autoextinguibilidad y resistencia a los agentes climáticos.

La validez de esta especificación se restringe a los nuevos suministros de baja tensión (3x380/220 V) para usuarios con demandas iguales o mayores a 10 kW y menores a 50 kW (tarifa 2).

Su aplicación comprende también a aquellos suministros que adopten la presente tarifa por reencuadre tarifario.

La red de suministro de las Distribuidoras podrá ser aérea o subterránea. El tipo de red será determinante de la instalación que el usuario preparará para recibir servicio.

En todos los casos las instalaciones requeridas para recibir el suministro se emplazarán sobre la línea municipal, o de forma que quede asegurado el acceso a las mismas desde la vía pública las 24 hs, sin necesidad de recurrir a terceros, a los efectos de realizar tanto la tarea de estado del medidor como las operaciones de mantenimiento y control. En suministros ubicados en zonas rurales, la Distribuidora luego de un análisis particular, podrá disponer la ubicación del pilar con apartamiento de la línea municipal, debiendo igualmente estar garantizado el libre acceso de su personal para efectuar las tareas de lectura y control. Al efecto se constituirá una servidumbre de paso, previo a la energización efectiva, en concordancia con el Contrato de Servidumbre de electroducto que se rubricara por el uso del espacio privado con instalaciones propiedad de la distribuidora.



1. Partes integrantes de las instalaciones

Están compuestas por:

• La línea de alimentación: es la instalación comprendida entre el punto de vinculación con la red de distribución y los bornes de entrada al elemento de protección (toma primaria).

• El equipo de medición.

• Los elementos de protección y seccionamiento.

• Los alojamientos de los elementos de medición, protección y seccionamiento.

• Los cables y canalizaciones de vinculación entre las diferentes partes de la instalación.

2. Solicitud de suministro

Al fin de dar curso a las solicitudes de suministro se requerirá:

• Presentación de un censo de cargas, donde conste la Potencia Máxima Simultánea (en adelante PMS), al efecto de determinar la factibilidad técnica de provisión del servicio en las condiciones adecuadas de calidad y seguridad.

La finalización del montaje de las instalaciones civiles y electromecánicas respetando las normas y especificaciones establecidas en el presente reglamento y/o lo dispuesto oportunamente por la Inspección de la Distribuidora.

• La presentación de Plano de Instalación Eléctrica Conforme a Obra, rubricado por profesional interviniente con categoría habilitante y en caso de corresponder, autoridad competente. Debiendo constar fecha de recepción definitiva de la obra.

El solicitante cederá en forma gratuita, el uso de un local destinado a alojar la medición y/o centros de transformación, en caso de ser menester. El recinto de este último, será de dimensiones adecuadas a la capacidad de trasformación a instalar. La Distribuidora realizará la operación y mantenimiento de la estación trasformadora, pudiendo la misma alimentar sus redes de distribución y/o realizar ampliaciones y modificaciones que a su criterio fueran convenientes.

3. Suministros desde red aérea

En los casos en que la red de suministro de la Distribuidora sea aérea, el usuario podrá optar según el tipo de edificación, por la construcción de un pilar de mampostería, o por la instalación del punto de medición sobre la fachada de la propiedad (en caso de coincidir ésta con la línea municipal). En todos los casos deberá disponer los siguientes elementos que serán provistos y montados por el usuario:

• Caja de toma trifásica con bases portafusibles NH 00 o NH tamaño 1, según sea la potencia de 10 a 25 kW o de 26 a 49 kW respectivamente.

• Caja para el medidor trifásico.

• Conductores. (excepto desde la red de distribución hasta la caja de toma que será provisto y montado por la Distribuidora).

• Caño de acero galvanizado, aislado interior y exteriormente para el pasaje de los conductores de acometida, desde la red hasta la caja de toma trifásica.

• Caño de PVC semipesado para el pasaje de los conductores de interconexión, entre la caja del medidor y el tablero principal del usuario.

El tablero principal del usuario deberá estar instalado a no más de 1 metro de la caja del medidor.

Si la acometida es de cable preensamblado, se utilizará el conductor sin marcación como neutro y los que poseen nervadura en relieve como fases.

Para el rango de potencias de 25 a 49 kW la Distribuidora podrá acometer en forma subterránea (acometida mixta), para lo cual el usuario deberá completar la instalación conforme a lo especificado en el ítem 3 del presente reglamento.

4. Suministros desde red subterránea

En los casos en que la red de suministro de la Distribuidora sea subterránea, el usuario podrá optar, según el tipo de edificación, por la construcción de un pilar de mampostería, o por la instalación de la acometida sobre la fachada de la propiedad.

El usuario deberá disponer la provisión y el montaje de los siguientes elementos:

• Caja de toma trifásica con bases portafusibles NH 00 o NH tamaño 1, según sea la potencia de 10 a 25 kW o de 26 a 49 kW respectivamente.

• Caja para el medidor trifásico.

• Conductores. (excepto desde la red de distribución hasta la caja de toma que será provisto y montado por la Distribuidora.

• Caño de PVC semipesado para el pasaje de los conductores de interconexión, entre la caja del medidor y el tablero principal del usuario.

• Caño de PVC semipesado para el pasaje de los conductores de acometida.

• El tablero principal del usuario deberá estar instalado a no más de 1 metro de la caja del medidor.

5. Consideraciones técnicas

5.1. Caja de toma trifásica

Se instalará sobre el frente del pilar o edificación en línea municipal, cercana a la caja del medidor, respetando las alturas mínimas y máximas establecidas por el presente

Reglamento. La Distribuidora podrá autorizar a su exclusivo criterio la instalación en otra ubicación, en espacio público abierto siempre que permita el libre acceso de su personal para efectuar las tareas de lectura y control. Se deja constancia que ante modificaciones edilicias que restrinjan o impidan en el futuro el libre acceso al gabinete de medición, la Distribuidora podrá exigir el traslado del mismo a exclusivo cargo del usuario.

En los casos en que la Distribuidora haya previsto en una zona determinada la próxima reconversión de la red aérea a subterránea, podrá exigir que la caja de toma se coloque inmediatamente debajo de la caja del medidor.

La caja de toma deberá ser ubicada con una separación de por lo menos 300 mm del gabinete de medición de gas con ventilación y de 500 mm. si no la hubiere.

Deberá reunir las siguientes características:

• Construida de material aislante no higroscópico y autoextinguible, con alta rigidez dieléctrica.

• Tendrá un grado de protección mínimo IP 54 (IEC 529)

• Resistente a impactos, esfuerzos mecánicos y agentes atmosféricos, especialmente a la radiación ultravioleta, IK 10 (IEC 62262).

• Las dimensiones aproximadas serán:

POTENCIA 10 a 25 Kw 26 a 49 Kw 26 a 49 Kw

Med. Directa Med. Indirecta

Alto 270 mm 330 mm 470 mm

Ancho 210 mm 380 mm 360 mm

Profundidad 135 mm 180 mm 230 mm

• Tanto la caja de toma, como su tapa, deberán estar empotradas de manera tal que en ningún caso sobresalgan de la línea municipal.

• Tendrá un cierre que permita instalar un perno de seguridad de adecuada resistencia mecánica.

• Dentro de la caja de toma se instalarán bases portafusibles NH, de acuerdo a la potencia contratada.

• La Distribuidora acometerá sobre los bornes inferiores de la base porta fusible.

• La caja de toma deberá ser instalada con una separación mínima de 300 mm del gabinete de medición de gas con ventilación y de 500 mm. si no la hubiere.

• Los conductores entre la caja de toma y la caja del medidor serán provistos por el usuario, de sección mínima de 10 mm2 para potencias hasta 25 kW y de 25 mm2 para potencias entre 26 y 49 kW.

• Se utilizarán terminales de Cu estañado, identados del lado de la caja de toma, y dejando las puntas sin conectar en la segunda.

No poseerá indicaciones, logotipos o inscripción alguna relacionada con otras distribuidoras de energía eléctrica distribuidoras de energía eléctrica.

5.2. Caja de medidor trifásico

La caja del medidor deberá reunir las siguientes características:

• Construida de material aislante no higroscópico y autoextinguible, con alta rigidez dieléctrica. Tendrá un grado de protección mínimo IP 54 (IEC 529).

• Resistente a impactos, esfuerzos mecánicos y agentes atmosféricos, especialmente a la radiación ultravioleta, IK 10 (IEC 62262)

• En el fondo de la misma estará ubicado el correspondiente soporte para la fijación del medidor.

• La tapa deberá ser de policarbonato transparente e incoloro, con tornillo de cierre de adecuada resistencia mecánica.

• No poseerá indicaciones, logotipos o inscripción alguna relacionada con otras - El usuario instalará los cables entre su tablero y la caja del medidor. La sección mínima será de 10 mm2 para potencias hasta 25 kW y de 25 mm2 para potencias entre 26 y 49 kW. Se utilizarán terminales de Cu estañado e identados del lado del tablero, y dejando las puntas sin conectar en la caja del medidor.

- La caja de medidor deberá ser instalada con una separación mínima de 300 mm. del gabinete de medición de gas con ventilación y de 500 mm. si no la hubiere.

- Las dimensiones aproximadas serán:

Alto: 420 mm

Ancho: 280 mm

Profundidad: 200 mm

5.3 Elección e instalación de conductores

• Los conductores que instalará el usuario serán del tipo unipolar de Cu aislado en PVC, no propagante de la llama, fabricado y ensayado según Norma IRAM 247-3. En todos los casos, tanto en la caja del medidor como en la de toma se dejará una reserva de 600 mm para todos los cables que accedan a las mismas.

• Se respetará el código de colores que indica la Asociación Electrotécnica Argentina en su Reglamentación para la Ejecución de las Instalaciones Eléctricas en Inmuebles y que especifica:

Neutro: Celeste

Fase R: Marrón

Fase S: Negro

Fase T: Rojo

En caso que no exista en el mercado de conductores los colores requeridos, se admitirá un único color de los tres mencionados para fases, con la condición que los extremos se identifiquen con sistema de anillos, u otro aprobado por la Distribuidora, con las siguientes inscripciones en los extremos de la caja del medidor:

N: Neutro entrada O: Neutro salida

R: Fase 1 entrada U: Fase 1 salida

S: Fase 2 entrada V: Fase 2 salida

T: Fase 3 entrada W: Fase 3 salida

• Bajo ningún concepto se admitirán empalmes de cables.

5.4. Caños de conexión

• En el caso de suministro aéreo, será de acero galvanizado, aislado interior y exteriormente con PVC de 1mm de espesor, el diámetro libre será no menor a 50,8 mm, (2”), de 3 mts. de longitud. En su extremo superior llevará instalada una pipeta desarmable correspondiente a 180° grados, de policarbonato. No se admitirán curvas de este caño a excepción de las curvas de acceso (lateral o inferior) a la caja de medidor o caja de toma.

La altura desde el nivel del suelo hasta la pipeta estará comprendida ente 4,00 a 4,5 metros.

• En el caso de suministro subterráneo, el caño que vincula la caja de toma trifásica con la red será de PVC semipesado de diámetro no menor a 90 mm. La disposición y longitud de este caño serán tales que el extremo inferior del mismo se ubique entre 500 y 600 mm. por debajo del nivel de vereda. El extremo inferior presentará una boca que sobrepase levemente la submuración existente hacia el lado vereda, no admitiéndose curvas en su parte inferior. Las pequeñas conformaciones que se deban realizar al caño no generarán disminuciones de su sección efectiva.

• Todos los caños que vinculan la caja de medidor con la caja de toma trifásica, y la caja de medidor con el tablero principal del usuario, deberán ser de PVC semipesado de diámetro no menor a 50,8 mm (2”).

• El caño de acero cincado responderá a la Norma IRAM 2502, su recubrimiento de zinc deberá ser aplicado en caliente, según lo especificado en la Norma IRAM 60.712.

• Los caños accederán a las correspondientes cajas de forma tal que faciliten las tareas de mantenimiento e instalación de los elementos que se alojen en dichas cajas.

5.5. Tablero principal del usuario

• Su diseño y protecciones responderán a los requisitos del “Reglamento para Instalaciones Eléctricas en Inmuebles”, de la AEA.

• Serán construidos en material sintético aislante, autoextinguible. Tendrán un grado de protección mínimo IP 54 (IEC 60529).

• Se exigirá protección termomagnética en el mismo tablero, tetrapolar según corresponda contemplando accionamiento de neutro solidariamente con las fases.

POTENCIA 20kW 30kW 49 Kw

Interruptor

termomagnético 40 A 63 A 100 A

tetrapolar

• Éste se ubicará a no más de 1 metro de separación de la caja de medidor, de acuerdo a las recomendaciones de la Asociación Electrotécnica Argentina.

• Los conductores de salida deberán ser instalados independientemente de la acometida,  no pudiendo pasar por las cajas de toma, caja de medidor, o caño de bajada, o interconexión entre cajas.

6. Construcción del pilar de mampostería e instalación para edificación al frente

• Cuando la fachada de la edificación, esté desplazada de la línea municipal, se construirá sobre esta línea un pilar de mampostería.

• El revestimiento del pilar podrá ser del tipo que el proyectista considere adecuado, siempre que reúna las condiciones normales de aislación contra la humedad, que cumpla con las disposiciones y dimensiones definidas en el presente reglamento, y que cumpla con las reglas del buen arte.

• Se deberá dejar como mínimo una distancia libre de 1,5 m. desde el frente de la caja de medidor para permitir la instalación, maniobra, mantenimiento y lectura del medidor.

• Las cajas podrán ser instaladas una encima de la otra o hacia los laterales, respetando siempre las siguientes alturas límites:

• Altura mínima de la caja de medidor (borde inferior de la caja de abajo) = 0,80 m

• Altura máxima de la caja de medidor (borde superior de la caja de arriba)=1,80 m

• La caja de toma, será instalada de forma que su borde inferior se encuentre a una altura como mínimo de 0,50 m del nivel de piso o vereda (borde inferior de la caja de toma) y su borde superior no se encuentre a más de 1,80 m del nivel de piso o vereda.

• En zonas o barrios inundables las alturas límites de la caja de medidor o la caja de toma podrán modificarse previa consulta y autorización escrita de la Distribuidora.

• La Distribuidora podrá exigir el reemplazo de todo aquel material, o instalación que considere, que no reúna los requisitos mínimos de calidad, y/o seguridad y/o construido de acuerdo a las reglas del buen arte.

7. Suministros transitorios

Se define como suministro transitorio aquél cuya permanencia en una misma ubicación geográfica es inferior a 45 días corridos.

• De aplicación a suministros fijos o con desplazamiento geográfico (Ej. Obras de instalación de servicios en la vía pública).

• Se utilizará caja monoblock trifásica compuesta por caja de toma, caja de medidor y tablero principal y deberá cumplir con las características técnicas descriptas en este Reglamento.

• En caso de acometida aérea, se admitirá su emplazamiento sobre poste de la red de distribución, o soporte instalado a ese efecto, debiendo prever un caño de protección y un punto de fijación para el cable de acometida a más de 4 m. de altura.

• En caso de acometida subterránea, se conectará desde la caja de toma más próxima, debiendo procurarse la instalación de la caja monoblock lo más cerca posible de aquélla. Los conductores que quedaren expuestos sobre el piso deberán ser cubiertos por una media caña plana.

• El tablero primario contará con protección termomagnética tetrapolar y diferencial de alta sensibilidad.



ANEXO I

ESQUEMAS

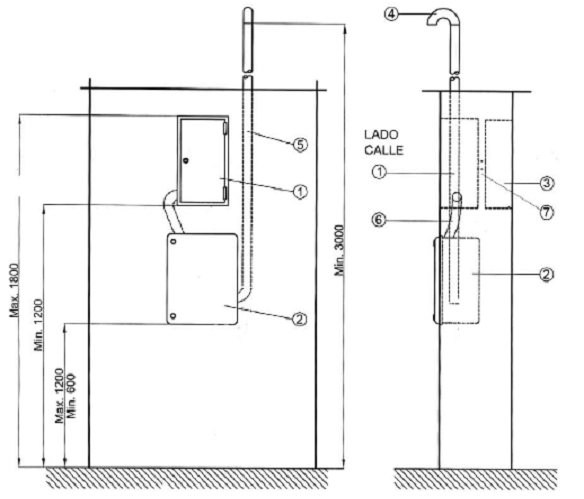

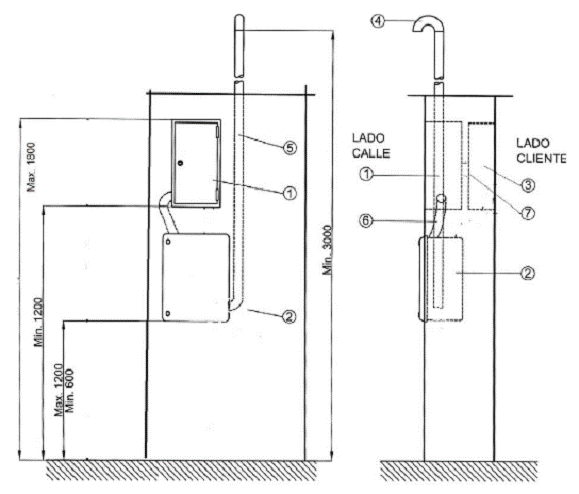

PILAR P/ CONEXIÓN T2 CON ACOMETIDA AÉREA P/ SUMINISTROS DE 10 A 25



Notas: Cotas expresadas en milímetros

- Los cables de acometida tendrán continuidad sin empalmes, en todo su trayecto, desde la conexión a la red hasta la conexión a la toma.

- Para el ramal caja de medidor a caja toma y tablero del usuario se colocarán conductores unipolares de Cu aislado en PVC de 10 mm2 de sección mínima, según la norma IRAM 247-3, los cuales deben sobresalir de los extremos de los caños 0.60 m.



PILAR P/ CONEXIÓN T2 CON ACOMETIDA AÉREA P/ SUMINISTROS DE 10 A 25 KW

LISTADO DE MATERIALES

POS DESCRIPCIÓN

1 Caja de medidor trifásico.

2 Caja de toma con bases portafusibles NH – 00.

3 Caja p/ tablero principal de usuario de material sintético.

4 Pipeta de PVC negra o gris.

5 Caño de acero galvanizado, espesor mínimo 2.5 mm, aislado interior y exterior en PVC de 1 mm de espesor mínimo y diámetro interior mínimo de 50,8 mm.

6 y 7 Caño de PVC de 50,8 mm de diámetro interior mínimo.

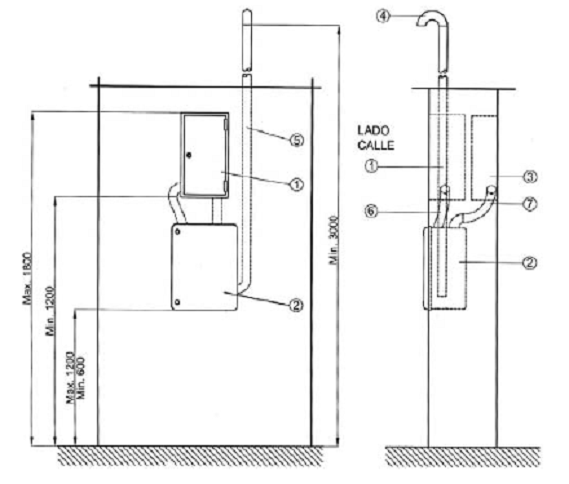

CONEXIÓN AÉREA T2 S/ FRENTE EXISTENTE P/ SUMINISTROS DE 10 A 25 KW



Notas: Cotas expresadas en milímetros

- Los cables de acometida tendrán continuidad sin empalmes, en todo su trayecto, desde la conexión a la red hasta la conexión a la toma.

- Para el ramal caja de medidor a caja toma y tablero del usuario se colocarán conductores unipolares de Cu aislado en PVC de 10 mm2 de sección mínima, según la norma IRAM 247-3, los cuales deben sobresalir de los extremos de los caños 0.60 m.

CONEXIÓN AÉREA T2 S/ FRENTE EXISTENTE P/ SUMINISTROS DE 10 A 25 KW

LISTADO DE MATERIALES

POS DESCRIPCIÓN

1 Caja de medidor trifásico

2 Caja de toma con bases portafusibles NH-00

3 Caja p/ tablero principal de usuario de material sintético

4 Pipeta de PVC negra o gris

5 Caño de acero galvanizado, espesor mínimo 2.5 mm, aislado interior y exterior en PVC de 1 mm de espesor mínimo y diámetro interior mínimo de 50,8 mm.

6 y 7 Caño de PVC de 50 mm de diámetro interior mínimo

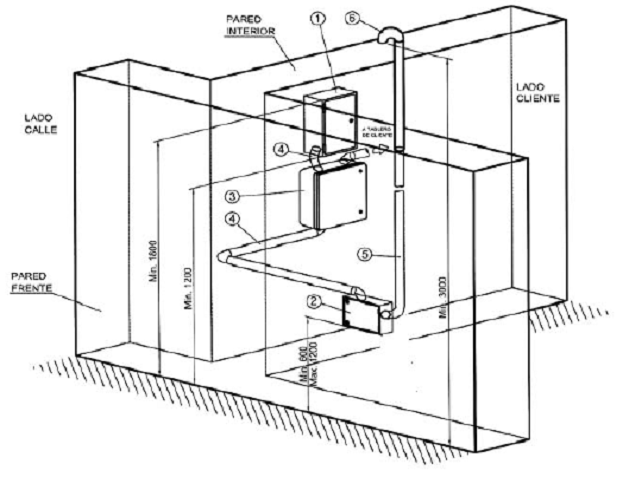

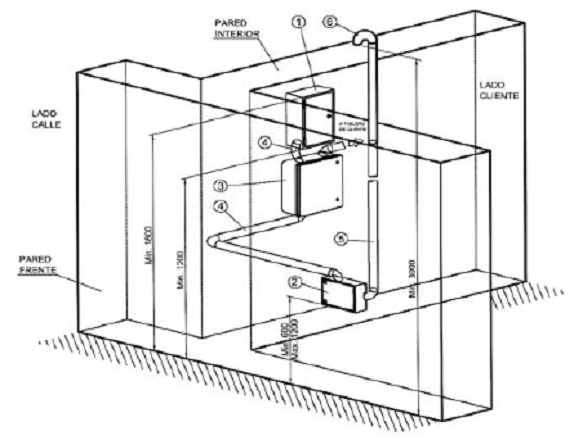

CONEXIÓN AÉREA T2 SOBRE PARED INTERIOR P / SUMINISTROS DE 10 A 25 KW



Notas: Cotas expresadas en milímetros

- Los cables de acometida tendrán continuidad sin empalmes, en todo su trayecto, desde la conexión a la red hasta la conexión a la toma.

- Para el ramal caja de medidor a caja toma y tablero del usuario se colocarán conductores unipolares de Cu aislado en PVC de 10 mm2 de sección mínima, según la norma IRAM 247-3, los cuales deben sobresalir de los extremos de los caños 0.60 m.

CONEXIÓN AÉREA T2 SOBRE PARED INTERIOR P / SUMINISTROS DE 10 A 25 KW

POS DESCRIPCIÓN

1 Caja de medidor trifásico

2 Caja de toma hasta 200 A

3 Caja de toma con bases portafusibles NH-00

4 Caño de PVC de 50 mm de diámetro interior mínimo.

5 Caño de acero galvanizado, espesor mínimo 2.5 mm, aislado interior y exterior en PVC de 1 mm de espesor mínimo y diámetro interior mínimo de 50,8 mm.

6 Pipeta de PVC negra o gris

CONEXIÓN AÉREA T2 S/ FRENTE EXISTENTE P/ SUMINISTROS DE 26 A 50 KW

(Con medición indirecta a criterio del Distribuidor)



Notas: Cotas expresadas en milímetros

- Los cables de acometida tendrán continuidad sin empalmes, en todo su trayecto, desde la conexión a la red hasta la conexión a la toma.

- Para el ramal caja de medidor a caja toma y tablero del usuario se colocarán conductores unipolares de Cu aislado en PVC de 25 mm2 de sección mínima, según la norma IRAM 247-3, los cuales deben sobresalir de los extremos de los caños 0.60 m.

CONEXIÓN AÉREA T2 S/ FRENTE EXISTENTE P/ SUMINISTROS DE 26 A 50 KW

(Con medición indirecta a criterio del Distribuidor)

LISTADO DE MATERIALES

POS DESCRIPCIÓN

1 Caja de medidor trifásico

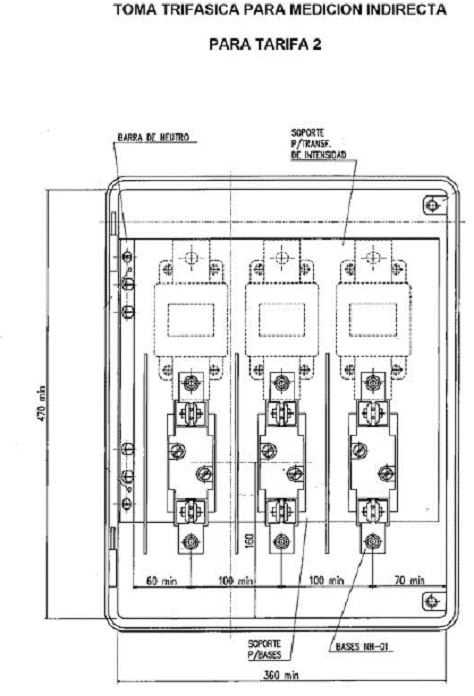

2 Caja de toma tarifa 2 con transformadores de intensidad y bases portafusibles NH tamaño 1.

3 Caja p/ tablero principal de usuario de material sintético

4 Pipeta de PVC negra o gris

5 Caño de acero galvanizado, espesor mínimo 2.5 mm, aislado interior y exterior en PVC de 1 mm de espesor mínimo y diámetro interior mínimo de 50,8 mm.

6 y 7 Caño de PVC de 50,8 mm de diámetro interior mínimo

CONEXIÓN AÉREA T2 SOBRE PARED INTERIOR P / SUMINISTROS DE 26 A 50 KW

(Con medición indirecta a criterio del Distribuidor)



Notas: Cotas expresadas en milímetros

- Los cables de acometida tendrán continuidad sin empalmes, en todo su trayecto, desde la conexión a la red hasta la conexión a la toma.

- Para el ramal caja de medidor a caja toma y tablero del usuario se colocarán conductores unipolares de Cu aislado en PVC de 25 mm2 de sección mínima, según la norma IRAM 247-3, los cuales deben sobresalir de los extremos de los caños 0.60 m.

CONEXIÓN AEREA T2 SOBRE PARED INTERIOR P / SUMINISTROS DE 26 A 50 KW

(Con medición indirecta a criterio del Distribuidor)

POS DESCRIPCIÓN

1 Caja de medidor trifásico

2 Caja de toma tarifa 2.hasta 200 A

3 Caja de toma tarifa 2 con transformadores de intensidad y bases portafusibles NH tamaño 1.

4 Caño de PVC de 50 mm de diámetro interior mínimo

5 Caño de acero galvanizado, espesor mínimo 2.5 mm, aislado interior y exterior en PVC de 1 mm de espesor mínimo y diámetro interior mínimo de 50,8 mm.

6 Pipeta de PVC negra o gris

PILAR P/ CONEXIÓN T2 CON ACOMETIDA SUBTERRÁNEA P/ SUMINISTROS DE

10 A 25 KW



Notas: Cotas expresadas en milímetros

- Los cables de acometida tendrán continuidad sin empalmes, en todo su trayecto, desde la conexión a la red hasta la conexión a la toma.

- Para el ramal caja de medidor a caja toma y tablero del usuario se colocarán conductores unipolares de Cu aislado en PVC de 10 mm2 de sección mínima, según la norma IRAM 247-3, los cuales deben sobresalir de los extremos de los caños 0.60 m.

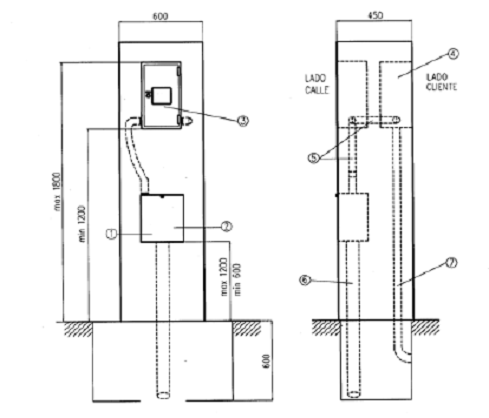

PILAR P/ CONEXIÓN T2 CON ACOMETIDA SUBTERRÁNEA P/ SUMINISTROS DE

10 A 25 kW

POS DESCRIPCIÓN

1 Caja de toma de 60 A

2 Seccionador Fusible NH-00

3 Caja para medidor trifásico

4 Caja p/ tablero principal de usuario de material sintético

5 Caño de PVC de 50,8 mm de diámetro interior mínimo

6 Caño de PVC de 90 mm de diámetro interior mínimo

7 Caño de PVC para salida de cables a usuarios

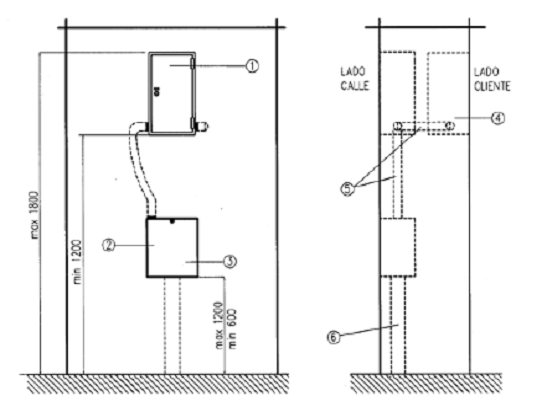

CONEXIÓN SUBT. T2 S/ FRENTE EXISTENTE P/ SUM. DE 10 A 25 kW



Notas: Cotas expresadas en milímetros

- Los cables de acometida tendrán continuidad sin empalmes, en todo su trayecto, desde la conexión a la red hasta la conexión a la toma.

- Para el ramal caja de medidor a caja toma y tablero del usuario se colocarán conductores unipolares de Cu aislado en PVC de 10 mm2 de sección mínima, según la norma IRAM 247-3, los cuales deben sobresalir de los extremos de los caños 0.60 m.

CONEXIÓN SUBT. T2 S/ FRENTE EXISTENTE P/ SUM. DE 10 A 25 Kw POS DESCRIPCIÓN

1 Caja de medidor trifásico

2 Caja de toma de 60 A

3 Seccionador Fusible NH-00

4 Caja p/ tablero principal de usuario de material sintético

5 Caño de PVC de 50,8 mm de diámetro interior mínimo

6 Caño de PVC de 90 mm de diámetro interior mínimo

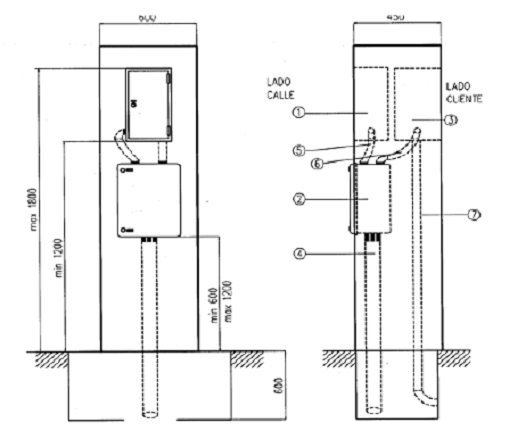

PILAR PARA CONEXIÓN T2 ACOMETIDA SUBTERRÁNEA P/ SUM. DE 26 A 50 kW

(Con medición indirecta a criterio del Distribuidor)



Notas: Cotas expresadas en milímetros

- Los cables de acometida tendrán continuidad sin empalmes, en todo su trayecto, desde la conexión a la red hasta la conexión a la toma.

- Para el ramal caja de medidor a caja toma y tablero del usuario se colocarán conductores unipolares de Cu aislado en PVC de 25 mm2 de sección mínima, según la norma IRAM 247-3, los cuales deben sobresalir de los extremos de los caños 0.60 m.

PILAR PARA CONEXIÓN T2 ACOMETIDA SUBTERRÁNEA P/ SUM. DE 26 A 50 kW

(Con medición indirecta a criterio del Distribuidor)

POS DESCRIPCIÓN

1 Caja de medidor trifásico

2 Caja de toma tarifa 2 con transformadores de intensidad y bases portafusibles NH tamaño 1

3 Caja p/ tablero principal de usuario de material sintético

4 Caño de PVC de 90 mm de diámetro interior mínimo

5 y 6 Caño de PVC de 50,8 mm de diámetro interior mínimo

7 Caño de PVC para salida de cables a usuarios

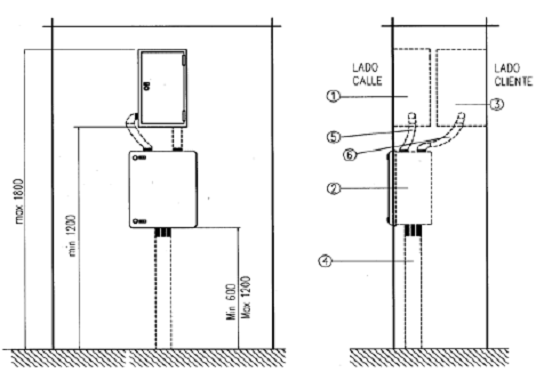

CONEXIÓN SUBT. T2 S/ FRENTE EXISTENTE P/ SUM. DE 26 A 50 kW

(Con medición indirecta a criterio del Distribuidor)



Notas: Cotas expresadas en milímetros

- Los cables de acometida tendrán continuidad sin empalmes, en todo su trayecto, desde la conexión a la red hasta la conexión a la toma.

- Para el ramal caja de medidor a caja toma y tablero del usuario se colocarán conductores unipolares de Cu aislado en PVC de 25 mm2 de sección mínima, según la norma IRAM 247-3, los cuales deben sobresalir de los extremos de los caños 0.60 m.

CONEXIÓN SUBT. T2 S/ FRENTE EXISTENTE P/ SUM. DE 26 A 50 kW

(Con medición indirecta a criterio del Distribuidor)

POS DESCRIPCIÓN

1 Caja de medidor trifásico

2 Caja de toma tarifa 2 con transformadores de intensidad y bases portafusibles NH tamaño 1

3 Caja p/ tablero principal de usuario de material sintético

4 Caño de PVC de 90 mm de diámetro interior mínimo

5 y 6 Caño de PVC de 50,8 mm de diámetro interior mínimo
